◎ 概述及用途

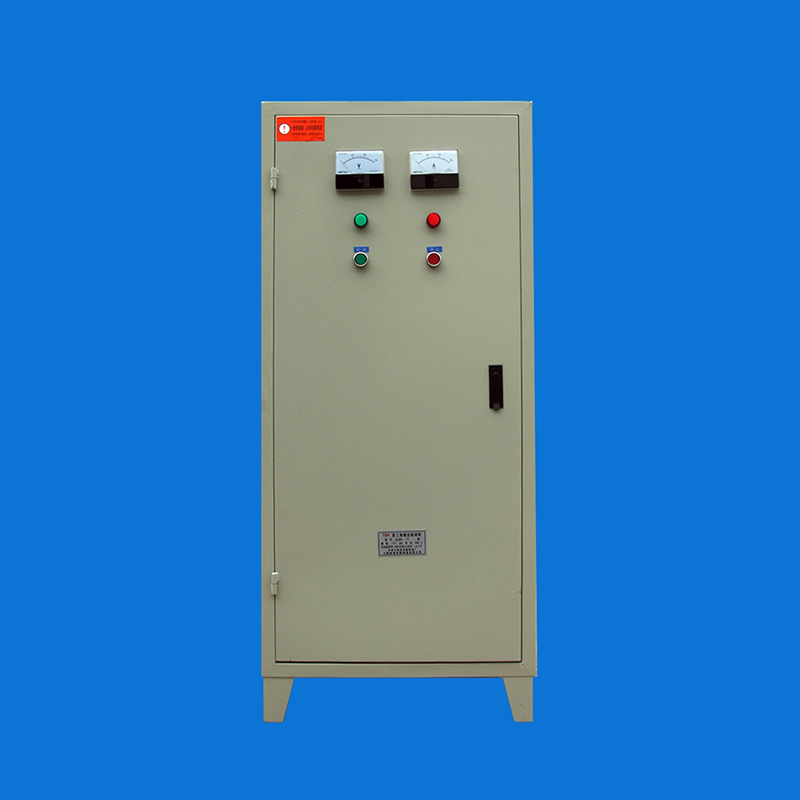

QJX5系列星三角起动柜（简称起动柜），适用于交流电压380V，50Hz或60Hz，功率135KW以下的运行时定子绕组接成三角形的三相鼠笼型感应电动机降压起动之用，它设有定时器可以自动进行由星形至三角形转换，以降低电动机起动电压和电流。
◎ 主要性能及技术参数
1、起动柜起动电动机时，可使每相定子绕组所受的电压在起动时降低到电路电压的57.7%，其电流为直接起动时的1/3。由于起动电流的减少，起动转矩也同时减小到直接起动的1/3。
2、起动柜的工作方式分为间断长期和反复短时两种方式。反复短时工作是的操作频率为30次/小时，二次连续起动的间隔时间为90秒。
3、起动柜的主要技术参数:
|
起动柜规格 |
适用电动机KW |
额定工作电压UeV |
额定工作电流IeA |
额定工作相电流IA |
备注 |
|
QJX5-22 |
22 |
380 |
43 |
25 |
特殊规格根据要求定制 |
|
QJX5-40 |
40 |
380 |
78 |
45 |
|
|
QJX5-55 |
55 |
380 |
104 |
60 |
|
|
QJX5-75 |
75 |
380 |
142 |
85 |
|
|
QJX5-115 |
115 |
380 |
230 |
140 |
|
|
QJX5-135 |
135 |
380 |
240 |
160 |
1、起动柜外形尺寸
|
型号 |
规格 |
外形尺寸（㎜） |
备注 |
||
|
A |
B |
C |
|||
|
QJX5 |
22KW以下 |
390 |
390 |
210 |
特殊外形可以根据要求定制 |
|
30～40KW |
500 |
500 |
230 |
||
|
55KW |
570 |
550 |
240 |
||
|
75～90KW |
570 |
550 |
260 |
||
|
115～135KW |
570 |
1200 |
350 |
||
|
22～40KW |
570 |
1200 |
350 |
一拖二 |
|
|
55～75KW |
650 |
1280 |
390 |
||
2、用户在安装前应先检查装箱是否完整，元器件是否损坏，螺丝是否松动，起动柜热继电器的动作电流是否符合电动机的额定工作电流，再根据接线图核对接线顺序是否有误后，合上空气开关，进行通电试验。
3、电源接通后，首先是红色指示灯亮起，电压表显示工作电压，按下绿色按钮，红色灯熄灭，电动机开始“Y”型运行；当电动机转速接近正常时，时间继电器动作，绿灯亮起，电动机开始按正常的“△”型运行；按下红色按钮，电动机停止工作，红色停止灯亮起。
