◎ 主要技术参数
|
起动柜规格 |
适用电动机KW |
工作电流A |
自耦变压器功率KW |
速度控制 |
起动时间总和S |
备注 |
|
QJZS-115 |
100 |
230 |
115 |
高、中、低三速 |
100 |
特殊规格根据要求定制 |
|
QJZS-135 |
115 |
270 |
135 |
|||
|
QJZS-160 |
155 |
320 |
160 |
|||
|
QJZD-115 |
100 |
230 |
115 |
单速运行 |
50 |
|
|
QJZD-135 |
115 |
270 |
135 |
|||
|
QJZD-160 |
155 |
320 |
160 |
|||
|
QJOS-55 |
55 |
104 |
无变压器 |
高、中、低三速运行 |
|
|
|
QJOS-75 |
75 |
142 |
|
◎ 安装及使用

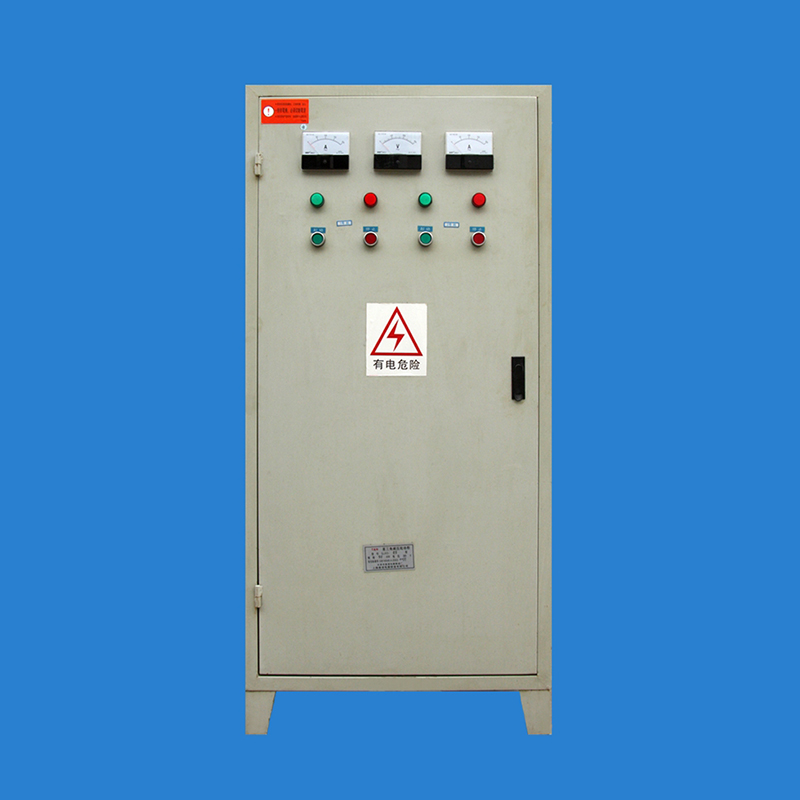

1、起动柜外形及安装尺寸
|
型号 |
规格 |
外形尺寸（㎜） |
安装尺寸（㎜） |
备注 |
||||
|
A |
B |
C |
E |
F |
Φ |
|||
|
QJZS |
115～135KW |
700 |
1680 |
450 |
550 |
300 |
8 |
特殊外形根据要求定制 |
|
160KW |
800 |
1680 |
450 |
680 |
300 |
8 |
||
|
QJZD |
115～160KW |
600 |
1280 |
420 |
400 |
250 |
8 |
|
|
QJOS |
55～75KW |
570 |
1200 |
350 |
|
|
|
|
2、 用户在安装前应先检查装箱是否完整，元器件是否损坏，螺丝是否松动，起动柜热继电器的动作电流是否符合电动机的额定工作电流，再根据接线图核对接线顺序是否有误后，合上空气开关，进行通电试验。
3、 电源接通后，首先是红色指示灯亮起，电压表显示工作电压，按下起动按钮，对应的绿色指示灯亮起，接通自耦变压器，通过时间继电器切换到电动机正常运行（切记：变压器负载时间不得超过15秒）；按下红色按钮，电动机停止工作，红色停止灯亮起。
