一、产品概述

隧道风机远程智能变频控制柜是专为公路、铁路、城市地下隧道通风系统量身定制的专用电气控制设备，集成变频调速、智能控制、多重保护、防水防雨等核心功能于一体，兼顾本地手动控制与远程智能控制双模式，可根据隧道内通风需求、空气质量、交通流量灵活调节风机转速，精准控制风量风压，实现隧道通风系统高效、稳定、节能运行，全面适配隧道露天、潮湿、多尘等复杂恶劣工况。

二、核心控制功能

（一）本地控制

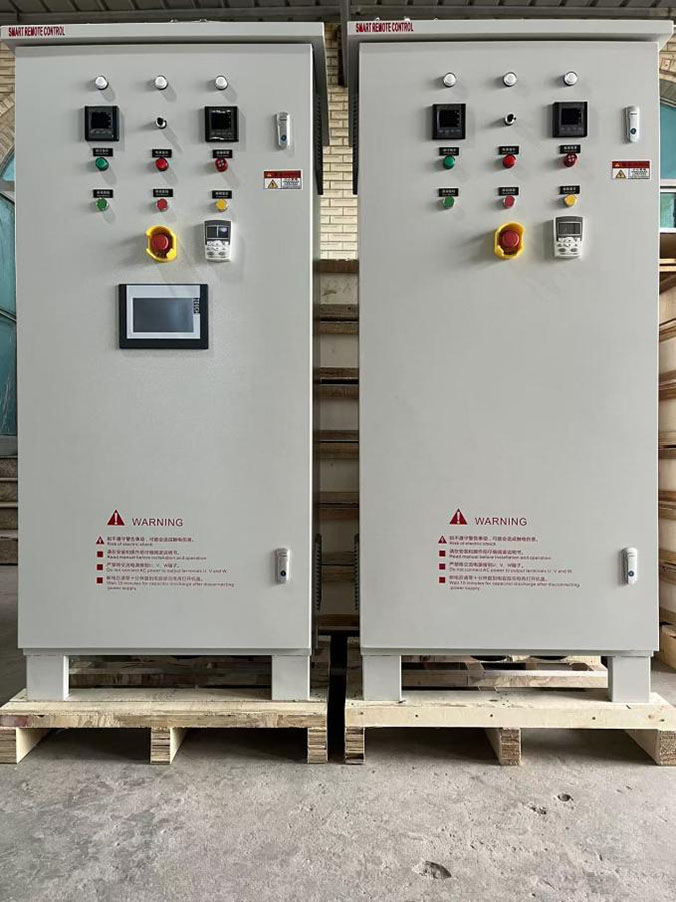

柜体配备专用操作面板，设置启停、调速、模式切换、急停等物理按键与状态指示灯，操作人员可在现场直接完成风机启动、停止、转速调节、运行参数查看等操作，操作简单直观，响应迅速；支持单台/多台风机联动控制，可根据现场通风需求手动切换风机运行工况，突发情况下可通过急停按钮快速切断设备电源，保障现场安全。

（二）远程控制

搭载智能通讯模块，支持RS485、以太网、PLC远程通讯等多种远程控制方式，可接入隧道监控中心、智慧运维平台，实现远程启停、远程调速、参数设定、运行状态实时监控等功能；管理人员无需抵达现场，即可通过监控终端远程管控风机运行，同时支持远程故障报警、数据上传、历史运行记录查询，实现隧道通风系统智能化、无人化运维管理。

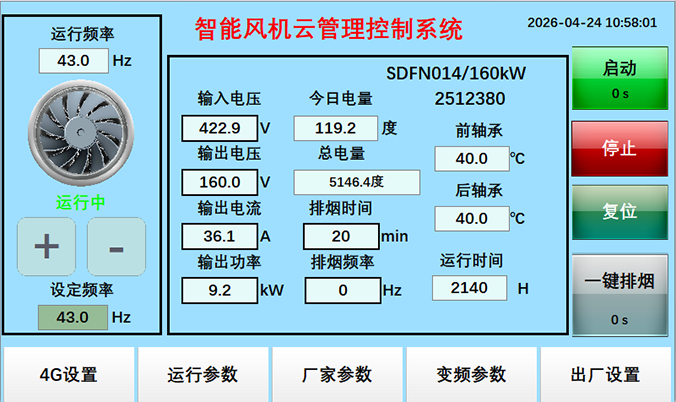

远程控制界面：

三、防雨防水防护设计

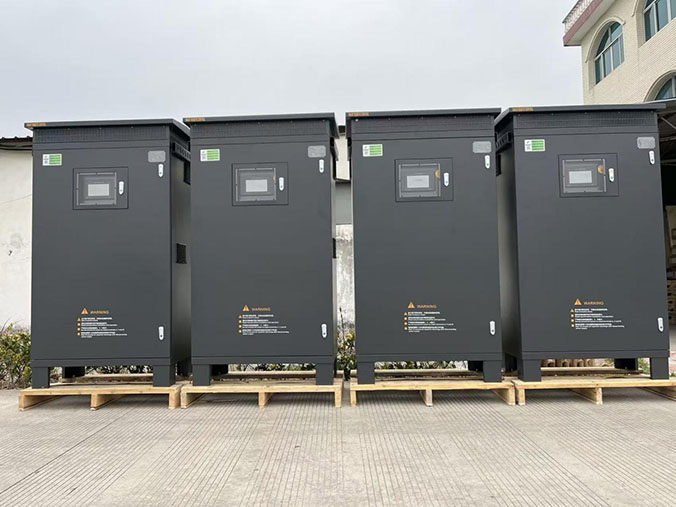

针对隧道出入口露天摆放、潮湿多雨、积水喷淋等恶劣使用环境，柜体采用全密封防水防雨结构设计，达到IP54及以上高防护等级：

1. 柜体选用加厚冷轧钢板/不锈钢材质，整体焊接成型，接缝处加装优质防水胶条，实现全方位密封，有效阻隔雨水、潮气、灰尘进入柜内；

2. 采用专用防水进线口、防水格兰头，进出线位置做密封防水处理，杜绝雨水从线缆接口渗入；

3. 柜体顶部设计防雨顶棚、斜面导流结构，快速疏导雨水，避免积水浸泡；底部设置防水底座与排水结构，进一步提升防潮防水能力，保障设备在户外雨天、高湿环境下长期稳定运行。

四、产品核心优势

1. 变频节能高效：采用优质专用变频器，实现0-50Hz无级平滑调速，根据隧道实际通风需求精准调节风机转速，避免风机空载、满负荷无效运行，相比传统工频控制，节能效率可达30%-60%，大幅降低隧道运营能耗成本。

2. 多重安全保护：内置过载、短路、过压、欠压、缺相、过热、漏电、电机堵转等全方位保护模块，实时监测设备运行状态，一旦出现故障立即自动停机并发出报警信号，避免风机、控制柜损坏，保障通风系统持续安全运行。

3. 运行稳定可靠：核心元器件选用行业知名品牌，柜体内部布局合理，布线规范，具备良好的电磁兼容性，抗干扰能力强；散热系统优化设计，保证设备长时间连续运行不发热，适配隧道24小时不间断通风需求。

4. 适配性强：支持定制化设计，可适配不同功率、不同类型隧道轴流风机、射流风机，兼容单风机、多风机联动控制；可根据隧道现场工况，灵活调整柜体尺寸、控制模式、防护等级，满足各类隧道通风控制需求。

5. 运维便捷：具备故障自诊断功能，精准显示故障代码，快速定位故障点；柜体结构模块化，便于日常检修、元器件更换与维护，降低后期运维难度。

五、技术参数

1. 额定电压：AC380V 50Hz

2. 适配风机功率：可根据需求定制（常规涵盖5.5kW-500kW）

3. 控制方式：本地手动控制+远程智能控制

4. 防护等级：IP54及以上（防雨防水型）

5. 调速范围：0-50Hz无级调速

6. 通讯协议：Modbus、以太网等（可定制）

7. 工作环境：温度-20℃~60℃，湿度≤95%（无凝露）

六、应用场景

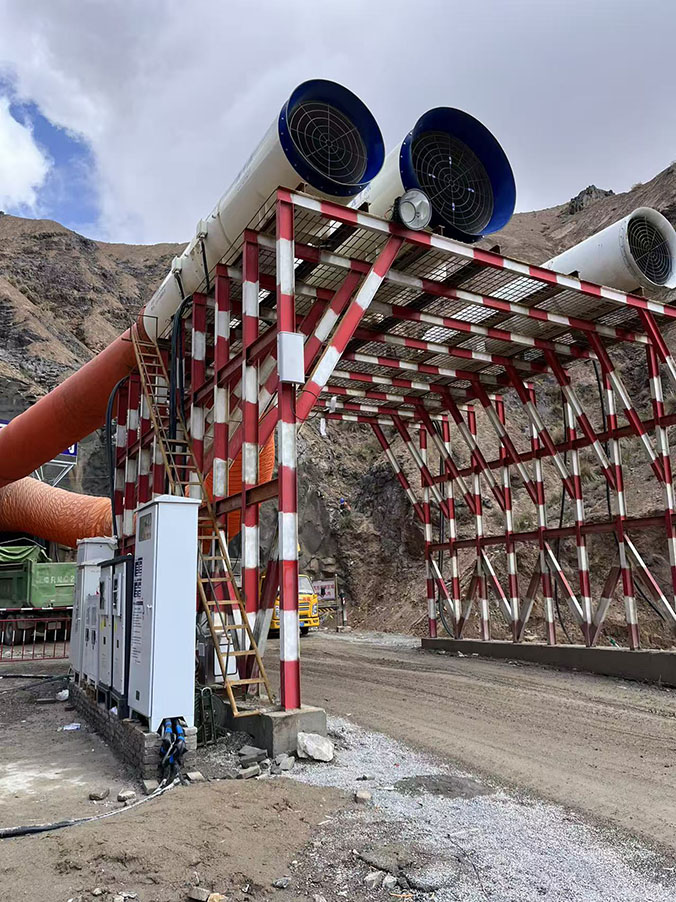

广泛适用于公路隧道、铁路隧道、城市地下管廊隧道、地铁隧道、矿山隧道等各类地下/露天隧道工程，可控制轴流风机、射流风机等隧道专用通风设备，满足隧道内空气循环、有害气体排出、烟尘净化、风压调节等通风需求，是隧道通风系统核心控制设备。

七、产品总结

本隧道风机变频控制柜聚焦隧道专用工况，以本地+远程双控模式为核心，搭配强效防雨防水防护设计，兼具节能、稳定、安全、智能等多重优势，有效解决隧道通风系统控制不便、户外运行易受潮、能耗过高、运维复杂等难题，为隧道安全运营、空气质量保障提供可靠的电气控制解决方案。
