一、产品概述

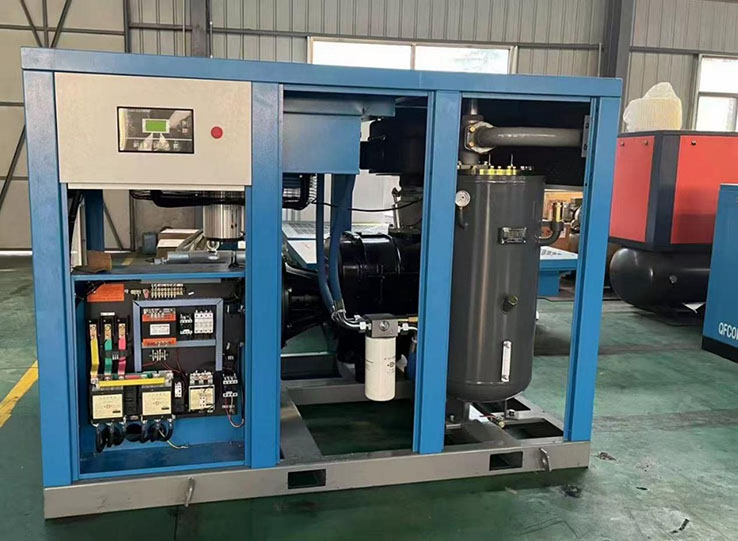

本款螺杆空压机控制盘，专为工频螺杆式空气压缩机量身打造，采用星三角（Y-△）降压启动方式，核心搭载普乐特MAM880专用微电脑智能控制器，集自动控制、运行监测、多重保护、故障报警于一体。产品适配各类工业用气场景，可稳定匹配11KW-500KW主流功率螺杆空压机主机，实现空压机全自动启停、加卸载运行，有效降低电机启动电流对电网的冲击，延长主机及电气元件使用寿命，具备运行稳定、操控便捷、安全可靠、维护简单等核心优势，是工业螺杆空压机智能化控制的理想配套电控装置。

二、核心配置

（一）主控单元

采用普乐特MAM880螺杆空压机专用智能控制器，以高性能微电脑芯片为核心，具备高集成度、高抗干扰性、高稳定性特点，支持中英文双语液晶显示，人机交互界面清晰直观，可实时全面监控空压机运行全状态。

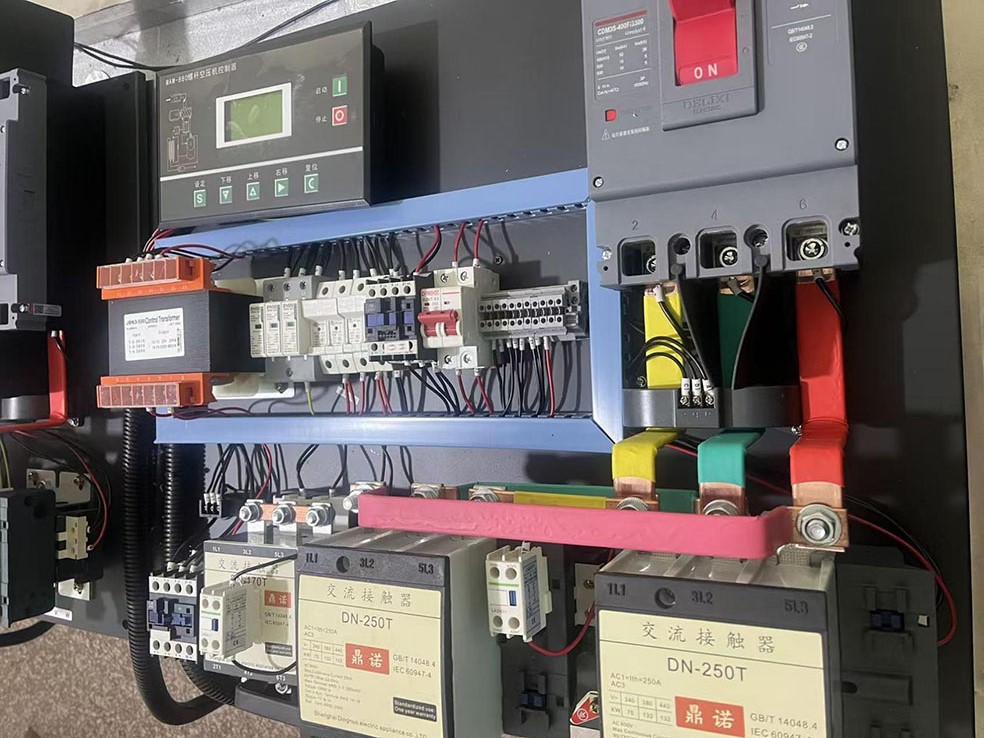

（二）电气核心组件

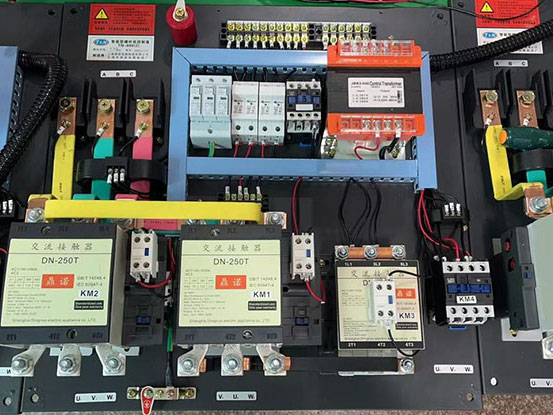

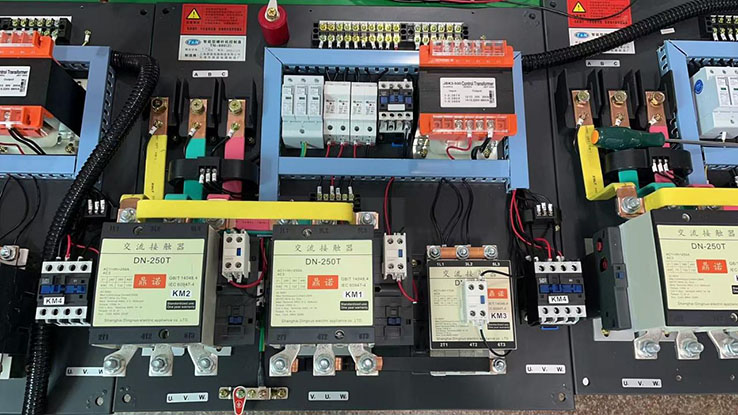

1.主回路元件：采用鼎诺特制加厚交流接触器、，电气连接规范，通断性能稳定，适配长时间连续工频运行；

2.保护元件：配置浪涌吸收器、相序保护器、接地端子，强化电路抗干扰与安全防护能力；

3.传感元件：标配PT100温度传感器、4-20mA压力变送器，精准采集排气温度、系统压力数据，保障控制精度。

（三）启动方式

采用星三角（Y-△）降压启动逻辑，通过控制器时序控制，实现电机星形绕组启动、三角形绕组运行的自动切换，大幅降低电机启动瞬间电流，避免电网电压波动，适配各类工业供电环境，保护电机与电网设备安全。

三、产品核心特点

（一）智能控制，全自动运行

1.依托MAM880控制器，支持机旁/远程、联动/独立双模式切换，可实现空压机自动启停、自动加卸载、恒压供气，无需人工值守；

2.可自定义设置启动延时、星三角转换延时、加载延时、卸载停机延时等参数，适配不同工况下空压机运行需求；

3.具备风机自动温控启停功能，根据排气温度自动控制散热风机运行，节能降耗同时保障主机散热安全。

（二）星三角启动，安全节能

1.标准星三角降压启动控制逻辑，控制器精准输出时序信号，控制星、三角接触器可靠切换，电气互锁设计彻底杜绝短路风险；

2.启动电流仅为电机直接启动的1/3，减少电网负荷，避免因启动电流过大导致的跳闸、设备损坏问题，适配大功率空压机平稳启动；

3.启动过程平滑无冲击，有效降低电机机械损耗，延长主机轴承、绕组使用寿命。

（三）全维度监测，实时可视化

1. 4×8汉字液晶显示屏，实时显示排气温度、系统压力、三相运行电流、运行时间、加载/卸载状态、故障代码等核心参数；

2.直观呈现电机启动、运行、加卸载全流程状态，参数异常实时弹窗提示，便于操作人员快速掌握设备运行情况。

（四）多重保护，杜绝故障隐患

1.电机保护：过载、缺相、电流不平衡、过压、欠压全方位保护，精准匹配电机额定电流，避免电机烧毁；

2.温度保护：排气高温预警、超温自动停机保护，防止主机过热损坏；

3.系统保护：相序错误、紧急停机、空滤/油滤/油气分离器滤芯寿命到期报警，故障发生时立即停机并锁定故障代码；

4.电气保护：接触器粘连、接地故障、浪涌冲击防护，提升控制盘运行稳定性。

（五）便捷操控，易于维护

1.面板集成启动、停止、加载/卸载、参数设置、翻页、加减等物理按键，操作简单易懂，无需专业培训即可上手；

2.分级权限密码设置，防止非专业人员误改参数，保障设备运行规范；

3.故障代码自动记忆，支持历史故障查询，快速定位故障原因，缩短维修调试时间；

4.标配RS485通讯接口，支持MODBUS RTU协议，可接入工厂工控系统，实现远程监控、多机联动控制。

四、星三角启动控制流程

1.开机自检：控制盘上电后，MAM880控制器自动完成电压、相序、传感器、电气回路自检，自检无误后方可启动；

2.星形启动：按下启动键，控制器输出信号，主接触器、星形接触器吸合，电机以星形接法低压启动，同时启动星三角转换延时；

3.三角切换：达到设定星三角转换时间（常规3-10秒，可自定义），星形接触器断开，三角形接触器瞬间吸合，电机切换为三角形接法全速运行；

4.加载运行：电机全速运行后，进入加载延时，延时结束控制器打开加载阀，空压机开始正常产气、恒压供气；

5.卸载停机：系统压力达到卸载压力值，自动关闭加载阀卸载；若长时间空载，自动进入待机状态；按下停止键，先卸载延时，再切断所有输出，空压机平稳停机。

五、核心技术参数

参数类别 具体参数

控制器型号 普乐特MAM880

工作电源AC220V/380V 50/60Hz，控制器辅助电源AC16-28V

适配电机功率11KW-500KW

温度监测范围-50℃~150℃，精度±1℃

压力监测范围0~1.60MPa，精度±0.01MPa

电流监测范围0~999.9A

开关量输入3路开关量输入（急停、远程控制、油滤堵塞）

开关量输出5路继电器输出（风机、加载阀、三角接触器、星接触器、主接触器）

通讯接口RS485，支持MODBUS RTU协议

输出继电器触点容量250V/5A

星三角转换延时0~99秒可自定义

防护等级IP20（室内安装）

六、安装与使用要求

1.安装环境：室内通风干燥、无粉尘、无腐蚀性气体，环境温度-10℃~45℃，避免阳光直射与剧烈震动；

2.接线规范：严格按照控制器接线图纸施工，强弱电分离布线，可靠接地（第三种接地），接触器线圈加装浪涌吸收器；

3.参数设置：根据电机铭牌参数，正确设置电机额定电流、星三角转换时间、启停压力、保护温度等核心参数；

4.日常维护：定期检查电气接线端子、接触器触点、传感器探头，清理控制盘内部粉尘，及时更换报警耗材。

七、产品适用场景

广泛应用于隧道挖掘、机械制造、矿山开采、化工建材、纺织印染、食品医药、气动工具、矿山基建等各类需要稳定压缩空气的工业场景，适配各类工频螺杆式空气压缩机，满足连续、稳定、安全的用气控制需求。

八、售后服务

1.产品出厂前经严格电气测试与功能调试，确保性能达标；

2.提供完整接线图纸、操作说明书、参数设置指南；

3.享受标准质保服务，提供专业技术咨询、现场调试指导；

4.快速响应故障维修需求，保障设备长期稳定运行。
