※ LCD中文显示
※ 对电动机具有短路、堵转、缺相、过载、不平衡等全方位保护功能
※ 对电动机具有启停控制、运行控制
※ 对空压机进行防逆转保护
※ 对多点温度进行检测与控制保护
※ 自动调节负荷率控制压力平衡
※ 高度集成、高可靠性、高性价比
◎ 概述及用途

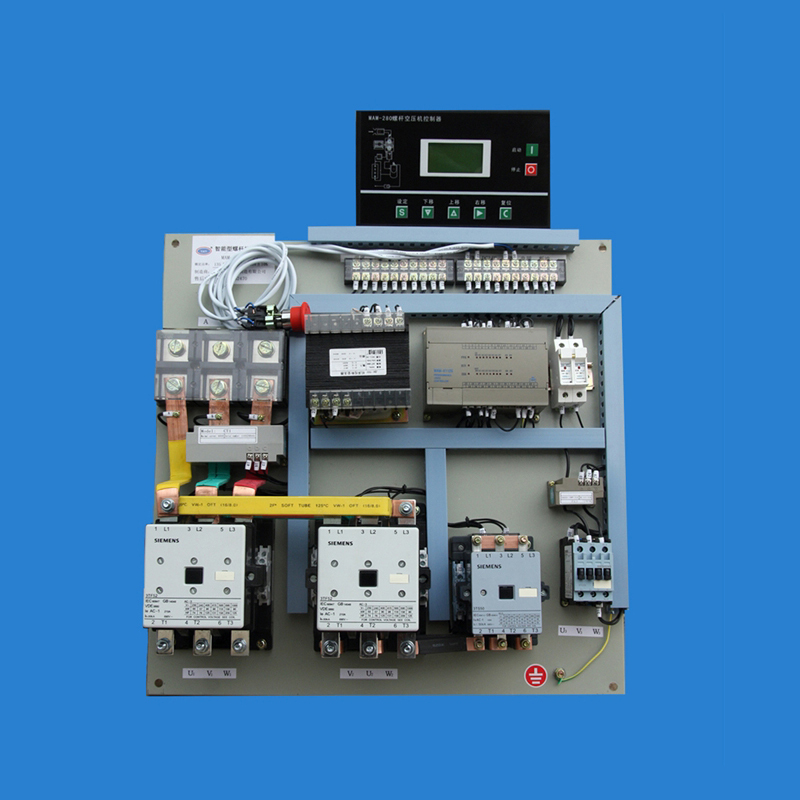

TN系列智能型星三角控制盘（简称控制盘），适用于交流电压380V，50Hz或60Hz，功率200KW以下的电动机，通过智能芯片控制，进行多点保护，多方位监控，安全可靠稳定的以星三角方式启动，以降低电动机起动电压和电流，保护电网安全。
◎ 技术参数
|
起动柜规格 |
额定功率KW |
额定工作电压Ue V |
额定工作电流Ie A |
额定工作相电流I A |
备注 |
|
TN-280（22） |
22 |
380 |
43 |
25 |
特殊规格根据要求定制 |
|
TN-280（40） |
40 |
380 |
78 |
45 |
|
|
TN-280（55） |
55 |
380 |
104 |
60 |
|
|
TN-280（75） |
75 |
380 |
142 |
85 |
|
|
TN-280（115） |
115 |
380 |
230 |
140 |
|
|
TN-280（135） |
135 |
380 |
240 |
160 |
◎ 安装及使用
1、控制盘外形及安装尺寸
|
型号 |
规格 |
底板尺寸（㎜） |
安装预留高度（㎜） |
安装尺寸（㎜） |
备注 |
|||
|
A |
B |
C |
E |
F |
φ |
|||
|
TN-280 |
22KW以下 |
430 |
500 |
160 |
400 |
470 |
8 |
特殊外形可以根据要求定制 |
|
30～40KW |
520 |
520 |
180 |
490 |
490 |
8 |
||
|
55～135KW |
580 |
580 |
250 |
550 |
550 |
8 |
||
2、用户在安装前应先检查装箱资料是否完整，元器件是否损坏，螺丝是否松动，然后根据接线图核对接线顺序是否有误，再确定显示屏和主控连接正确后，连接电源进行通电试验。
3、电源接通后，首先要等待显示屏上是所有数据显示正常后，再按启动按钮，然后控制盘就会按照系统设置好的程序自动进行转换运行。如果需要更改运行数据，必须先按停止键让设备停止运行后，再按设定、下移、上移、右移等功能键设定适合贵厂需要的数据。
